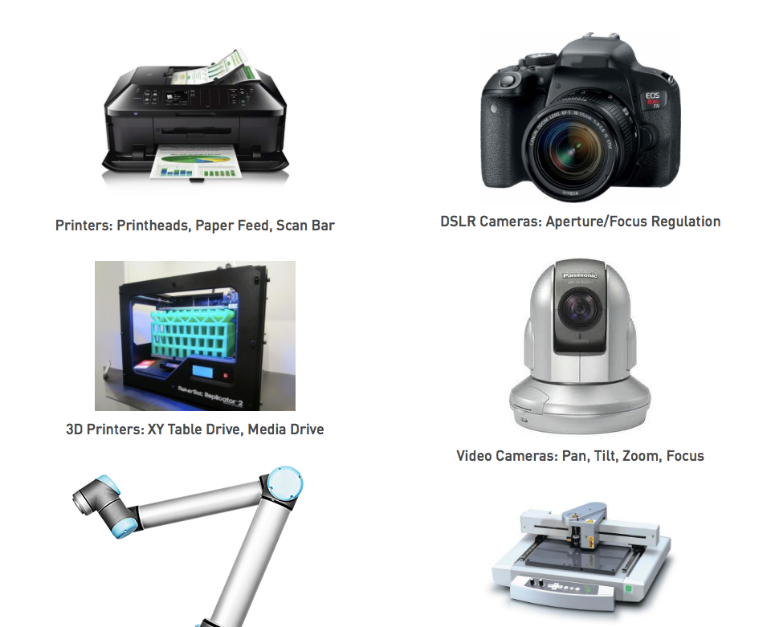

在機械設計中，我們經常用到步進電機。比如，用步進電機驅動同步帶軸，實現直線運動。再比如，用步進電機驅動滾珠絲杠軸，也可以把旋轉運動轉換為直線運動。因?yàn)椴恍枰答佅到y(tǒng)，所以步進電機的最大優點是，低成本下可以獲得不錯的精度。其實，除了機器中的運動平臺，生活中也可以發現步進電機的存在。比如打印機，掃描儀，相機，ATM機，3D打印機等等。

那么，步進電機的原理是什么？

用一句話來說就是：給定子中的一組或多組線圈輪流通電，線圈中的電流產生磁場，轉子為了尋找新的平衡位置，自動調整它的位置，對其磁場，從而實現運動。

你可能會說，所有電機都是這個原理，哈，沒錯，那么關于具體細節，我們后面慢慢用圖來說。

其實此前，我對步進電機的原理了解得也不是很多，不過最近好像對各類電機有點上癮，所以特地多了解了一些，畢竟，我們時時刻刻都會和電機打交道。

了解了之后，這不趁今天周末，我就來分享一下。

但是因?yàn)槲也皇亲鲭姍C(jī)的，所以若有不妥，或者不完善之處，還希望業內人士能夠在留言區指出，補充。

今天的主要內容包括：步進電機的種類，構造，原理，步進電機的滿步半步微步控制方法，步進電機的速度扭矩特性，以及步進電機的優缺點等。


1.步進電機的類型

和其他類型的電機一樣，步進電機也是由定子和轉子構成。

在步進電機中，定子主要負責產生磁場，轉子負責跟隨磁場。

定子的主要特征包括相數，磁對數，以及線圈配置。

相數是獨立線圈的數目，而磁對數表示每一相會產生多少對磁場。

2相步進電機是最常使用的，而3相，5相不常用。

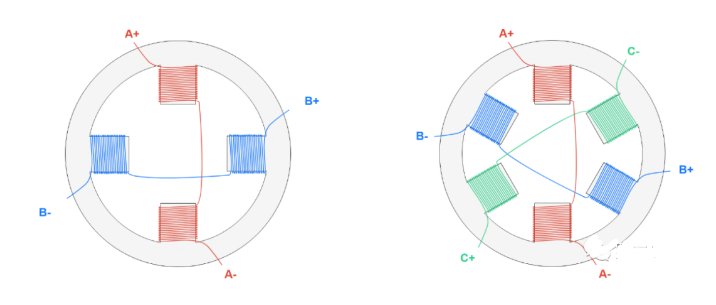

左圖是2相步進電機，右圖是3相步進電機定子示意圖

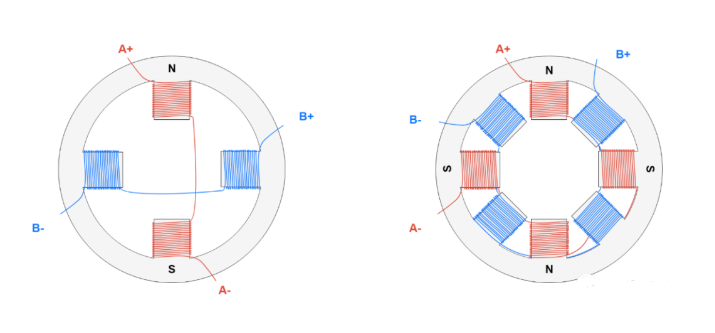

左圖是2相單磁對數定子，右圖是2相偶磁對數定子，字母N和S表示當A+和A-通電時，定子產生的磁場。

因?yàn)椴竭M(jìn)電機的構造會影響步距，速度，扭矩，以及控制方式。


所以，接下來我先說說幾種不同步進電機的構造。

它們的區別主要在于轉子是怎么做的。

（1）永磁式轉子（Permanent Magnet＝PM）

第一種，永磁式轉子，這種是最簡單，也是最便宜的。

它的結構如下圖，中間的轉子是用永磁鐵做成。

當定子線圈通電產生磁場，轉子磁鐵自動對齊磁場，跟隨旋轉。

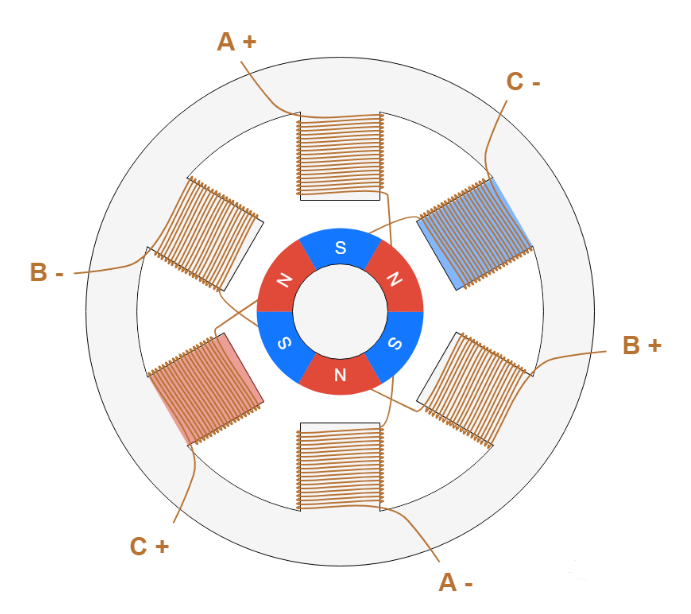

永磁式轉子步進電機

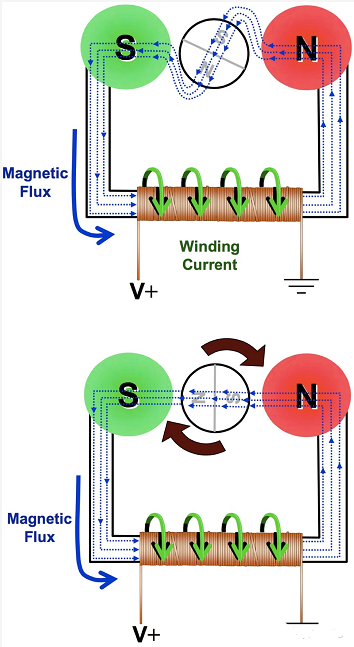

線圈通電，中間轉子自動對齊線圈產生的磁場（圖片來自Microchip）

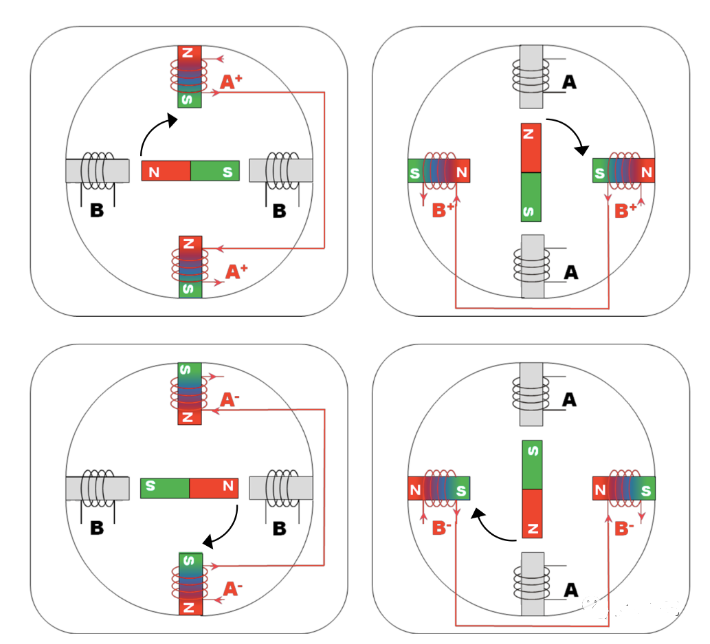

線圈通電，中間轉子自動對齊線圈產生的磁場

這種結構，因?yàn)槭怯么盆F做轉子，磁鐵磁通量大，進而扭矩大，所以保證了較好的輸出扭矩和制動扭矩。

所謂制動扭矩（Detent Torque），就是說，無論線圈是否通電，電機都會阻止旋轉，這是因?yàn)橛来盆F和定子之間的相互作用，會產生一定的扭矩，外力必須克服這個扭矩，電機才能動起來。

在電機生產廠家的產品目錄中，有的也寫為齒槽轉矩（Cogging Torque），或者殘余扭矩（Residual Torque）。

當然，有優勢也就有劣勢。

這種結構的不足之處在于，它的轉速和步距（分辨率）不高，比如一步轉動7.5°-15°，當然好處是體積可以做得很小，比如Φ20mm以下。

（2）可變磁阻式步進電機（Variable Reluctance＝VR）

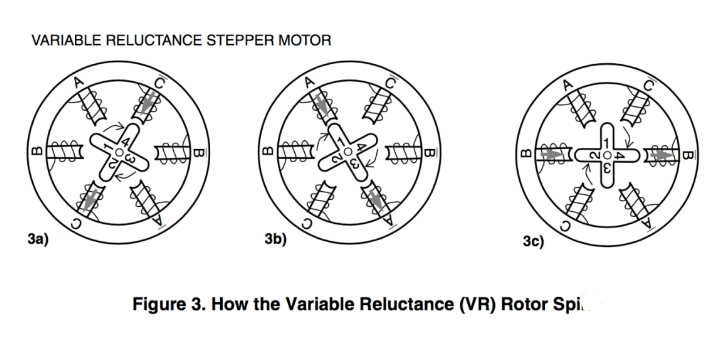

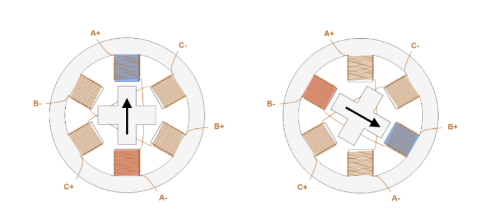

可變磁阻式步進電機結構

這種電機，轉子是用軟磁材料做成，轉子多齒，不同的齒形分布，可以產生不同的分辨率，線圈通電吸引轉子，引發轉動。

這種結構的好處是，可以實現高速及高分辨率，而且沒有制動扭矩，但是扭矩比永磁式小，不適用于小電機。

因?yàn)闆](méi)有永磁鐵，所以可以在有強磁場的環境中，使用這種電機。

（3）混合型（The Hybrid Design＝HB）

混合型，看名字也大概知曉其含義，就是永磁式和可變磁阻式的混合。

這種電機的典型結構如下圖。

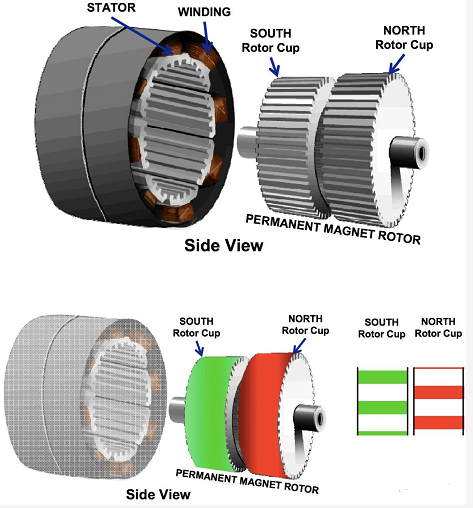

永磁和可變磁阻混合型步進電機

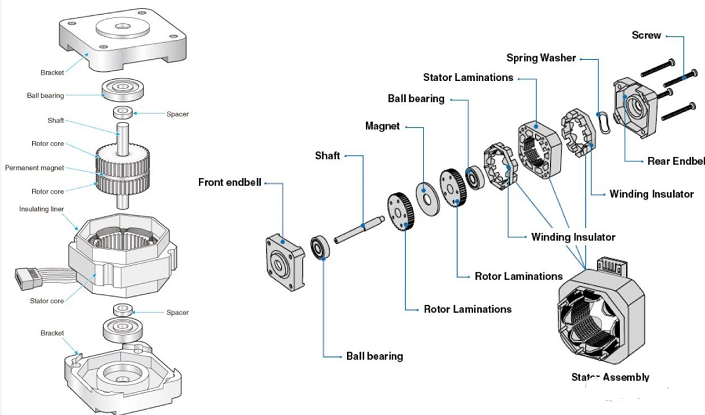

混合型步進電機結構

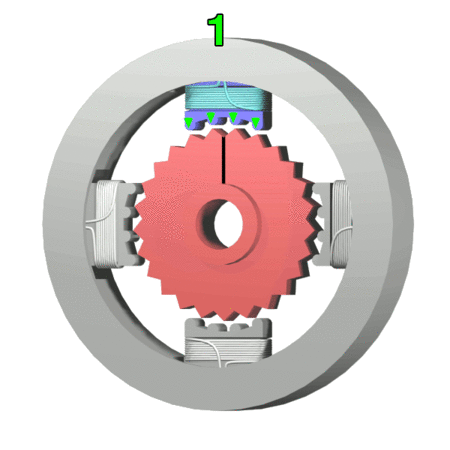

混合型步進電機的運動原理

轉子帶兩個齒冠，齒冠在軸向被磁化，一個齒冠是北極，一個是南極。

這種配置，使得混合型步進電機既有永磁式的優點，又有可變磁阻式的優點，特別是擁有高分辨率，高速，高扭矩。

混合型步進電機，通常每圈有200步，也就是步距為360/200=1.8°，這種類型的電機受限于制造，目前最小只能做到Φ19mm。

當然，好特性需要更復雜的結構和控制，所以?xún)r(jià)格也更貴。

（4）單極步進電機和雙極步進電機

按照連接方式的不同，步進電機又可以分為單極步進電機（Unipolar Stepper Motor），和雙極步進電機（Bipolar Stepper Motor）。

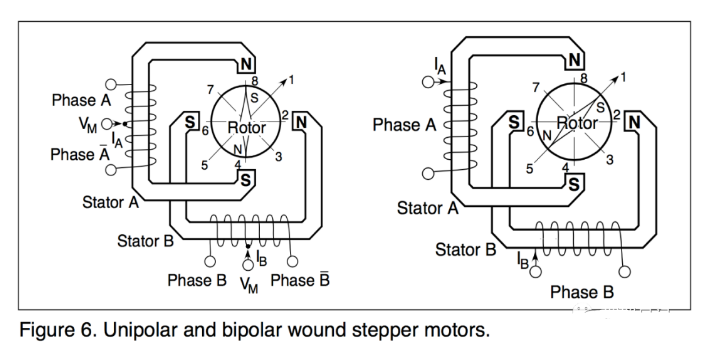

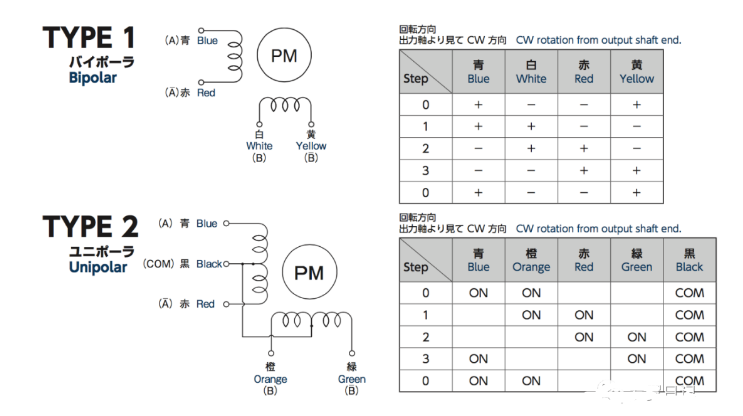

單極和雙極步進電機的引線方法

單極和雙極步進電機的引線方法

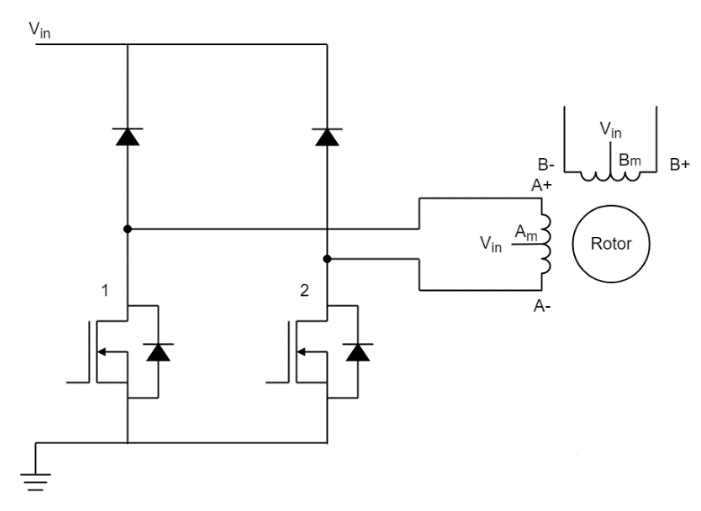

單極步進電機驅動電路

在單極步進電機中，一根引線連接到線圈的中心點，這樣連線的好處是，可以用相對簡單的電路，來控制電流的方向。

如上圖所示，中央引線Am連接到輸入電壓Vin中，如果開關1處于激活狀態，則電流從Am流到A+。

如果開關2處于激活狀態，則電流會從AM流到A-，從而在相反的方向上產生磁場。

這種方法的好處是，可以簡化驅動電路，因?yàn)閮H需要兩個半導體開關，但缺點是一次僅使用電機線圈的一半，這意味著，如果在線圈中流過相同的電流，磁場強度將會減半，另外，由于必須連接更多的引線，所以這種電機更難以構造。

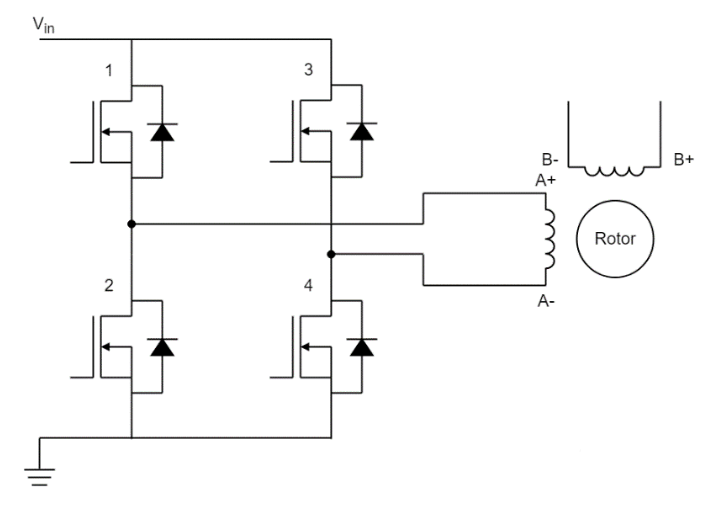

雙極步進電機驅動電路

在雙極步進電機中，每個線圈只有兩個引線，要控制方向，必須使用H橋電路。

如上圖所示，如果開關1和4處于激活狀態，則電流從A+流向A-，而如果開關2和3處于激活狀態，則電流從A-流向A+，在相反的方向上產生磁場。

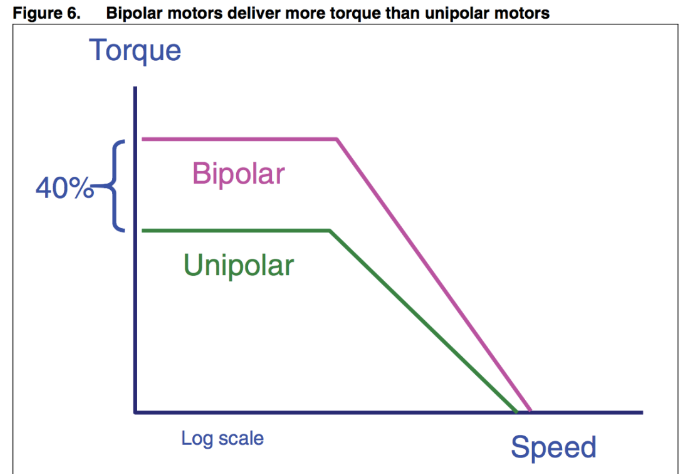

這種連線方案，缺點是需要更復雜的驅動電路，但優點是可以實現電機最大扭矩。和單極步進電機相比，此種連線可以提高40%的扭矩，也就是單極步進電機的√2倍。
